NEMA | FR4 |
| CEI EN 60893 | EPGC202 | |
| Mil-I-24768 | 27 GEE-F | |
| DIN 7735 | HGW 2372.1 | |
| CNR CEI UNEL | Tipo EV |
| Prodotto a base di vetro e resina epossidica, con buone proprietà dielettriche e meccaniche anche ad elevata temperatura. Basse perdite dielettriche in ambiente umido. Flame retardant. |
| caratteristiche | condizionamento | valore medio |
| Densità | - | 1,85 ÷ 1,9 g/cm³ |
| Temperatura massima d'esercizio | - | 150°C |
| Resistenza elettrica tra spine | D-24/20 | 5x104MOhm |
| Resistenza elettrica superficiale | D-24/20 | 102MOhm |
| Rigidità dielettrica perpendicolare (⊥) agli strati | d-03/90 | 40 KV/mm |
| Tensione di perforazione parallela (//) agli strati | d-25/90 | 50 KV |
| Tangente dell'angolo di perdita (δ) a 50 Hz | A | 0,05 |
| Tangente dell'angolo di perdita (δ) a 1000 Hz | A | 0,05 |
| Tangente dell'angolo di perdita (δ) a 1 MHz | A | 0,02 |
| Costante dielettrica (ε) | A | 5 |
| Indice di traccia comparativo (C.T.I.) | A | 200 |
| Resistenza alla compressione perpendicolare (⊥) agli strati | A | 3000 Kg/cm² |
| Resistenza alla compressione parallela (//) agli strati | A | 2000 Kg/cm² |
| Resistenza alla trazione | A | 2800 Kg/cm² |
| Resistenza alla flessione | A | 4500 Kg/cm² |
| Resilienza (Charpy) | A | 100 Kg*cm/cm² |
| Durezza Rockwell (scala F) | A | 65 |
| Assorbimento d'acqua | D-24/20 | 0,2% (≠ 1 mm) |
| Conducibilità termica | A | 0,25 W/m*K |
| condizionamenti | ||
| A | ambiente | |
| D-24/20 | Dopo 24 ore in acqua a 20°C | |
| d-03/90 | 1 minuto a 90°C in olio ≠ 3mm | |
| d-25/90 | 1 minuto a 90°C in olio ≠ 25mm |
| nota: i valori riportati nella presente scheda tecnica sono indicativi e si riferiscono ai campioni analizzati. L'utilizzatore è tenuto a verificare che il prodotto sia idoneo all'impiego al quale è destinato. |

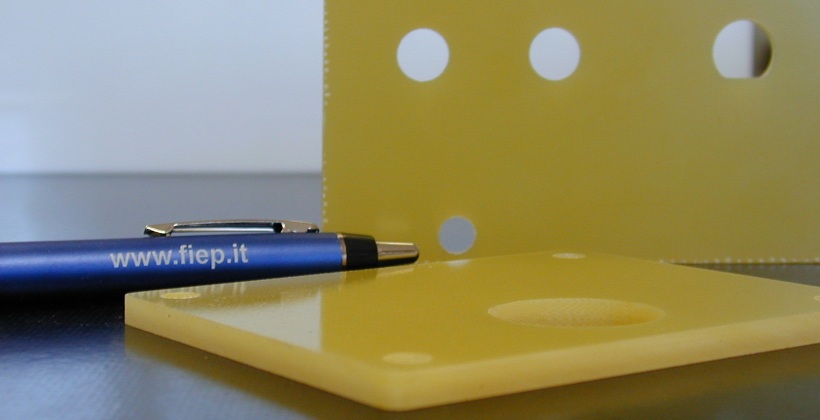

Piastre isolanti

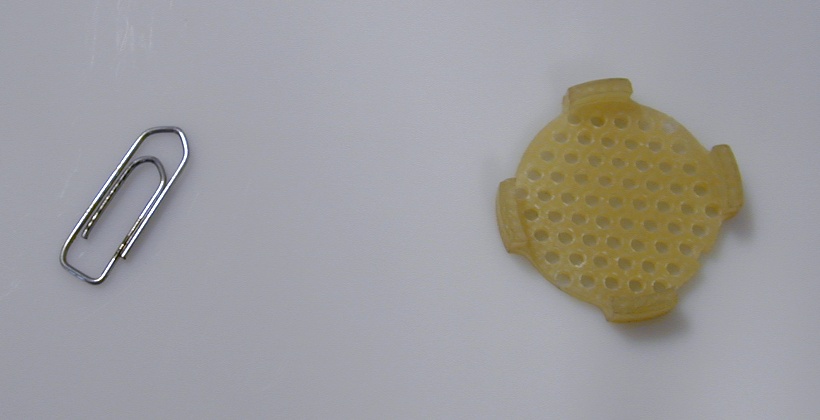

Filtro micro-lavorato

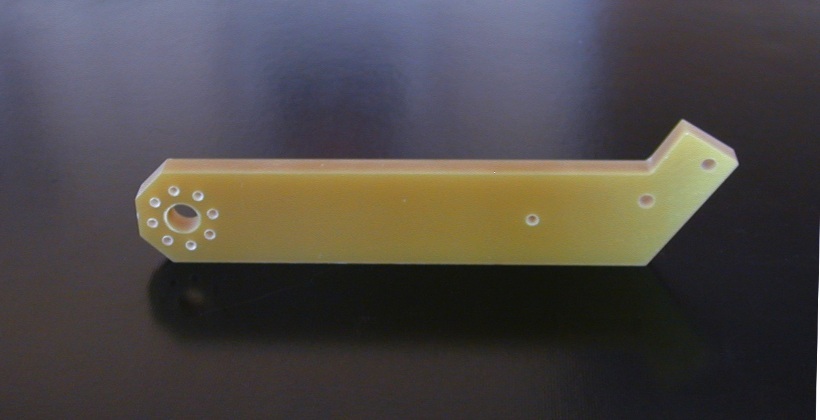

Distanziale a gomito

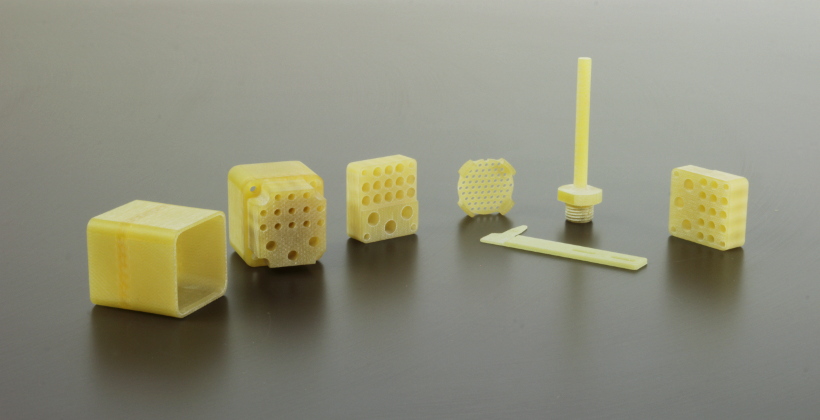

Alcuni pezzi a disegno

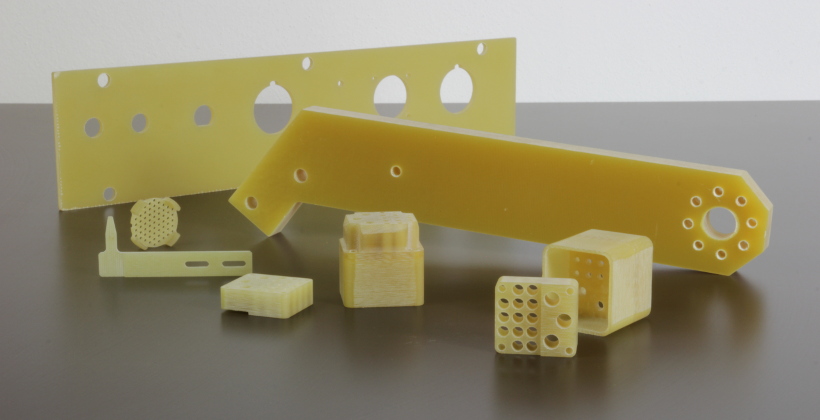

Alcuni pezzi a disegno
