NEMA | G3 |
| CEI EN 60893 | PFGC201 | |
| Mil-I-24768 | 18 GPG | |
| DIN 7735 | HGW 2072 | |
| CNR CEI UNEL | Tipo FV |
| Prodotto a base di tessuto di vetro e resine fenoliche modificate, è in grado di sopportare elevati carichi di compressione e contemporaneamente una temperatura di 180/185°C continua. Trova la sua più diffusa applicazione nella costruzione di piani termo-isolanti per presse oleodinamiche ed affini. È adatto anche per l’impiego come isolante elettrico “cartocci” nei quadri di derivazione dei locomotori elettrici. |
| caratteristiche | condizionamento | valore medio |
| Densità | - | 1,80 ÷ 1,85 g/cm³ |
| Temperatura massima d'esercizio | - | 185°C |
| Prova di infiammabilità UL-94 | - | V-0 |
| Densità ottica dei fumi | (condizione Flaming) | Ds=0 (t=90") ÷ Ds=0 (t=4') |
| Indice di tossicità | CEI 20/37 parte 2a | I.T.=0,89 |
| Quantità di acidi alogenidrici | CEI 20/37 parte 1a | assenti |
| Resistenza elettrica tra spine | D-24/20 | 102MOhm |
| Resistenza elettrica superficiale | D-24/20 | 102MOhm |
| Rigidità dielettrica perpendicolare (⊥) agli strati | d-03/90 | 25 KV/mm |
| Tensione di perforazione parallela (//) agli strati | d-25/90 | 30 KV |
| Tangente dell'angolo di perdita (δ) a 50 Hz | A | 0,1 |
| Tangente dell'angolo di perdita (δ) a 1000 Hz | A | 0,1 |
| Tangente dell'angolo di perdita (δ) a 1 MHz | A | 0,03 |
| Costante dielettrica (ε) | A | 5 |
| Indice di traccia comparativo (C.T.I.) | A | 100 |
| Resistenza alla compressione perpendicolare (⊥) agli strati | A | 5700 Kg/cm² |
| Resistenza alla compressione parallela (//) agli strati | A | 2000 Kg/cm² |
| Resistenza alla trazione | A | 3000 Kg/cm² |
| Resistenza alla flessione | A | 2500 Kg/cm² |
| Resilienza (Charpy) | A | 70 Kg*cm/cm² |
| Durezza Rockwell (scala F) | A | 75 |
| Assorbimento d'acqua | D-24/20 | 2% (≠ 1 mm) |
| Assorbimento d'acqua | D-24/20 | 0,1% (≠ 10 mm) |
| Conducibilità termica | A | 0,2 W/m*K |
| condizionamenti | ||
| A | ambiente | |
| E-24/100 | Dopo 24 ore in stufa a 100°C | |
| D-24/20 | Dopo 24 ore in acqua a 20°C | |
| d-03/90 | 1 minuto a 90°C in olio ≠ 3mm | |
| d-25/90 | 1 minuto a 90°C in olio ≠ 25mm |
| nota: i valori riportati nella presente scheda tecnica sono indicativi e si riferiscono ai campioni analizzati. L'utilizzatore è tenuto a verificare che il prodotto sia idoneo all'impiego al quale è destinato. |

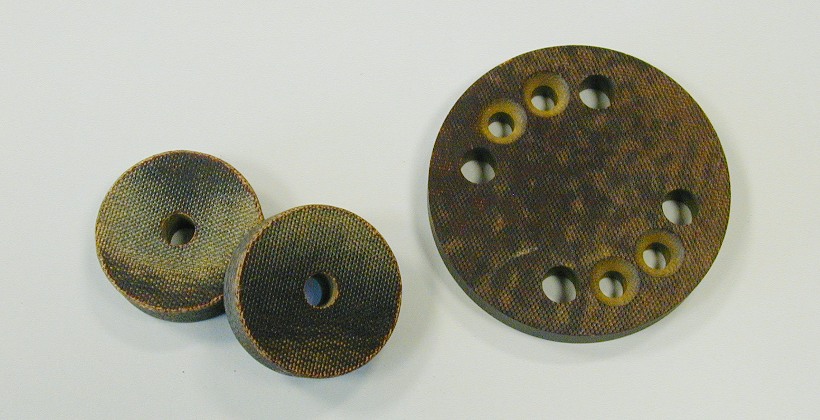

distanziatori termoisolanti

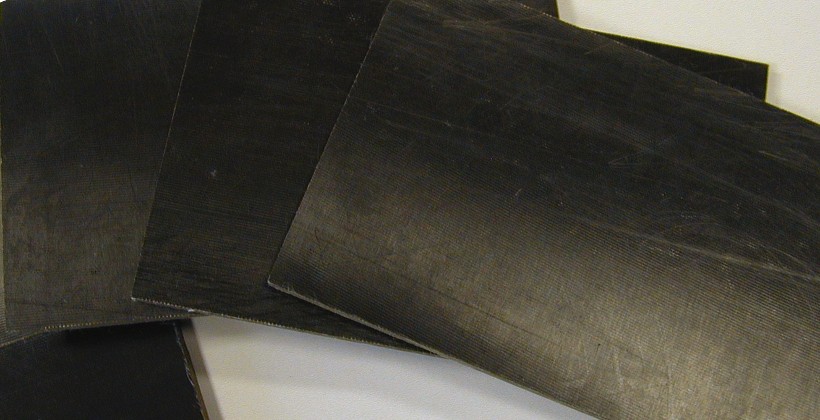

piastre in Lamitherm VN (vetro fenolico nero)

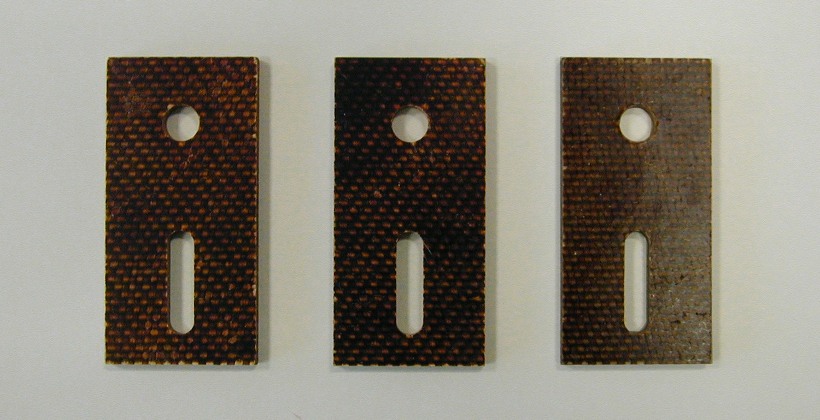

placche termoisolanti con asola e foro di montaggio

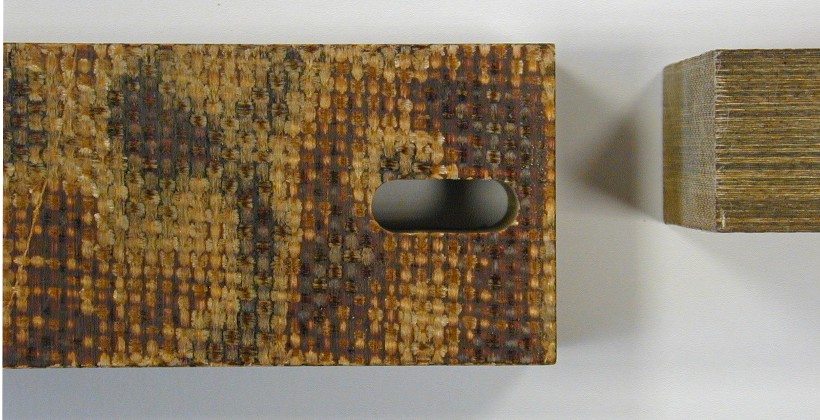

placche termoisolanti spessore 25mm

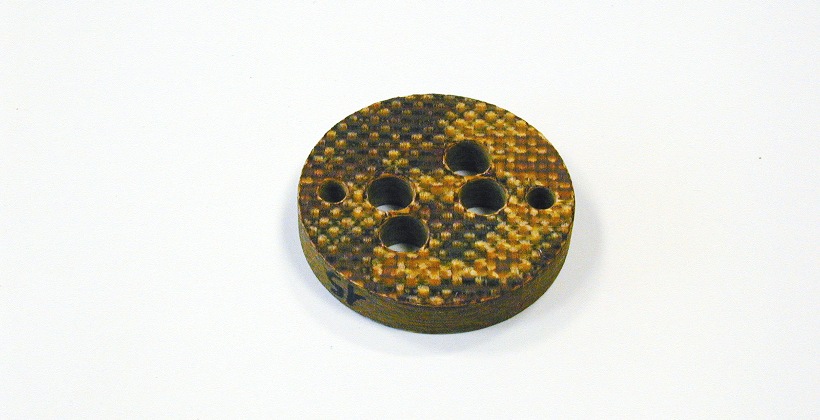

disco isolante in Lamitherm VSG

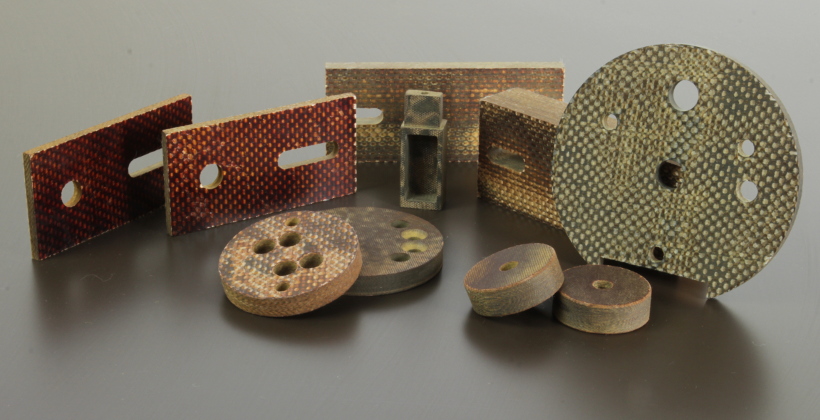

particolari isolanti a disegno
